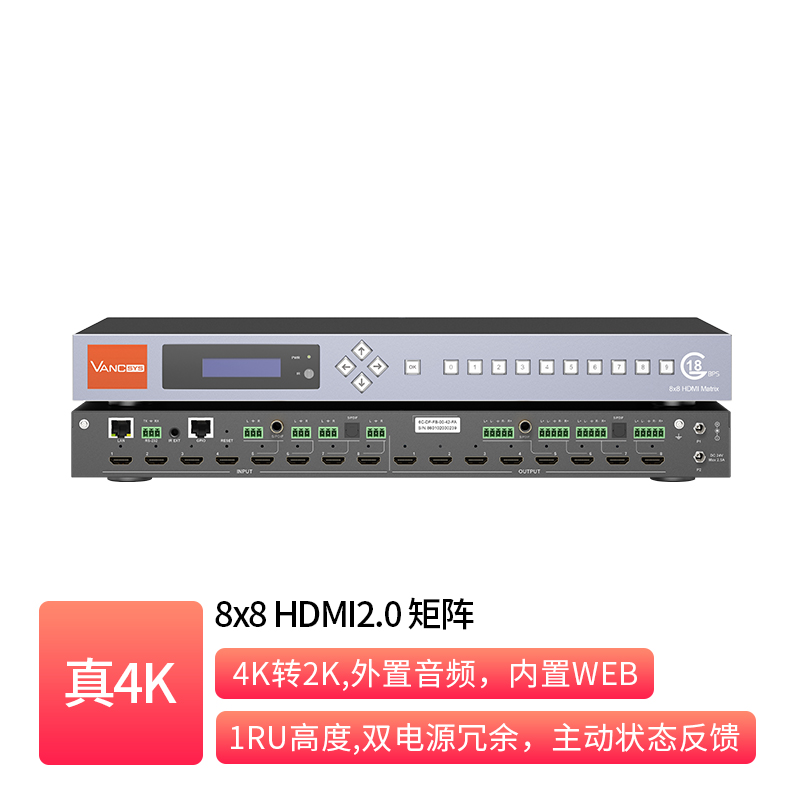

8x8 HDMI2.0 矩陣 MH2-B88AE |
|
|
信號規模 |
8 輸入(HDMIx8 / Audiox4), 8 輸出(HDMIx8 / AUDIOx4) |
|
數據帶寬 |
18Gbps, TMDS 每通道最高6Gbps |
|
視頻類型 |
HDMI2.0b, HDMI1.4, HDMI1.3, DVI1.0, HDCP2.2和HDCP1.x |
|
視頻特性 |
分辨率: 最高4K@60Hz, 1080P@120Hz 3D 色彩空間: RGB, YCbCr 4:4:4/4:2:2/4:2:0 色彩深度: 8bit, 10bit, 12bit,16bit 高動態: HDR10, HDR10+, Dolby Vision, HLG |
|
音頻類型 |
HDMI: LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X SPDIF: LPCM 2.0,LPCM5.1, Dolby Digital / Plus, DTS 模擬: PCM2.0 |
|
擴展特性 |
4K->2K: 各輸出端支持（僅3840x2160 to 1920x1080） 模擬音頻: 輸入端加嵌，輸出端解嵌 ,輸出音量可調 S/PDIF音頻: 輸入端加嵌，輸出端解嵌 ARC: 解嵌 CEC: 指令嵌入 EDID: 21組工廠預設, 8組用戶自定義, 8組復制HDMI輸出 |
|
按鍵接口 |
面板: 按鍵x15(前), LCD x1(前), IR接收窗x1(前), 電源指示燈x1(前) 視頻入: HDMI Type-A 19針腳母座x8 視頻出: HDMI Type-A 19針腳母座x8, 音頻入: 3針腳鳳凰端子x4, S/PDIF同軸母座x1, S/PDIF光纖母座x1 音頻出: 5針腳鳳凰端子x4, S/PDIF同軸母座x1, S/PDIF光纖母座x1 IR: 3.5 母座x1 RS232: 3針腳鳳凰端子x1, 默認波特率9600,N,8,1 GPI: RJ45母座x1，僅支持接收干觸點信號 LAN: RJ45母座x1, 10/100Mbps自適應, DHCP或靜態, 控制口默認 IP 192.168.1.100 |
|
外觀尺寸(W*D*H) |
不帶機柜安裝耳朵440*200*45mm，帶機柜安裝耳朵483*200*45mm |
|

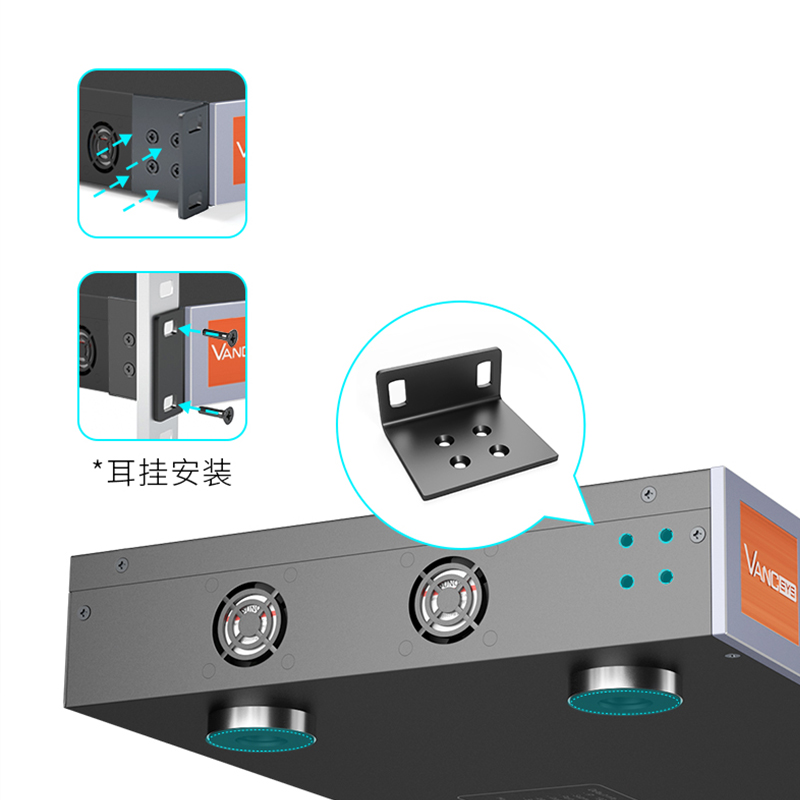

機柜安裝 |
支持，1RU |
|
凈重(裸機) |
≈2.8kg |
|
電源功耗 |
空載≈25W，滿載≈43W |
|
散熱方式 |
主動式風扇散熱 |
|
電源 |
DC 24V / 2.5A 冗余雙電源接口，分體式外置電源 |
|
ESD保護 |
±8kV (空氣放電) , ±4kV (接觸放電) |
|
環境溫度 |
工作0℃至40℃( -32℉至104℉), 存儲-20℃至60℃( -4℉至140℉) |
|
環境濕度 |
20%至90% (無凝露) |
|
工作噪音 |
≤48dB，(距離一米處) |
|
材質顏色 |
金屬黑色機框，玩視灰鋁合金前面板 |
|
符合認證 |
CCC, CE, CF, RoHS |
